前回ブログの続きです。
前回は、「耐震性を最高ランクの耐震等級3に上げるだけでは不十分・簡易な「壁量計算」ではなく、高度な「許容応力度計算」が必要」

 ＜地震の揺れを半分以下に揺れを抑える制震設計・制震金物＞
 最高ランクに高めた、耐震等級3（建築基準法の1.5倍）にすることはもちろん重要ですが、それだけだと、前回ブログで書いたように、大地震が起きるたびに、耐震性が低下するので万全ではありません。
ＫＡＮＯ空感設計では、耐震性能を大幅にアップしたうえで、制震金物を使った地震の揺れを大幅に少なくし、余震対策、次なる大地震対策になる制震設計をしています。
 ＫＡＮＯ空感設計では、東日本大震災の少し前より、耐震性を高めた設計をしたうえで、全ての新築住宅で制震工法を採用してきています。
リフォーム工事でも、採用可能です。（条件による）

地震だけでなく、強風や交通震動なども抑えるので、制振工法とも書きますが、地震の揺れを半分以下に揺れを抑える設計手法です。
地震の揺れを抑えることができれば、構造体の接合部の緩みを抑えたり、耐力壁である、筋交いや耐力面材を固定するビスや釘の緩みを抑えることができます。
これまで、いろんなタイプの制震工法があり、いろいろ採用してきましたが、現在、多くの住宅で設計採用をしているのは、制震金物のガルコンです。

ガルコンは静岡県浜松市のイケヤ工業製です。ガルコンの特徴　公式
静岡県は古くから東海地震対策を行ってきた県であり、耐震に対する、県や県民意識が高いです。
イケヤ工業は現在もそうですが、自動車部品メーカーであり、その技術力をガルコンに生かしています。
制震金物のガルコンは、3枚の特殊な自動車用鋼板で構成されており、各々の鋼板間に粘弾性体をはさみ、地震エネルギーを吸収します。
さらに、3本のバネがあり、揺れても、元の位置に復元できることが特徴です。
復元できるということは、大変、重要なことだと考えています。
世の中に、揺れを抑える制震金物を作っているメーカーや商品は多くありますが、全く揺れなくすることは無理です。
揺れを半分以下に抑えるのであり、揺れます。
揺れた時に元の位置に戻らなけば、傾いたままとなり、危険な状態であり、余震や大きな地震がきたら、被災する可能性が増しますし、地震後に、垂直に直す大規模な工事が必要になってしまいます。

地震に対し、さらに、揺れにくくする免震工法という設計手法もあります。
基礎と上部構造体との縁を切り、大がかりな免震装置を間にかませます。
しかし、かなり高額で、建物周囲に大きなスペースが必要で、軟弱地盤では設置不可能などの制約があり、どんな家でも設置できるというものではありません。

＜サンプル＞

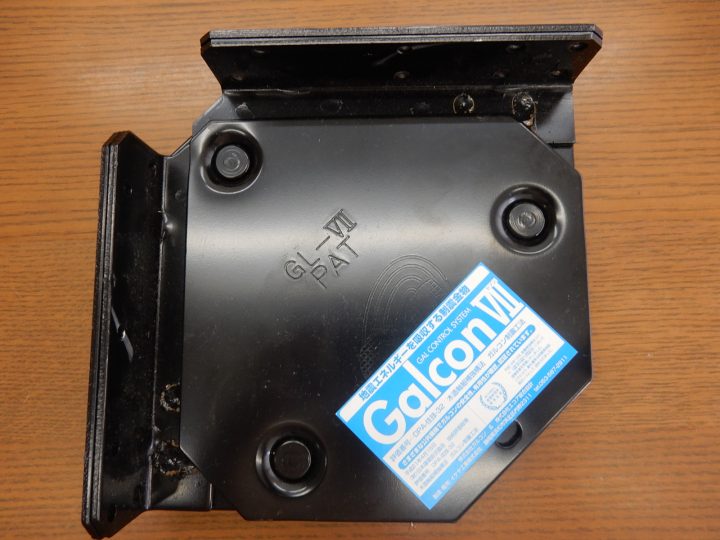

うちの事務所にガルコンのサンプルがあります。社長がいらした時に、いただいたものです。
柱及び梁や胴差と呼ばれる横架材へ、各々長い特殊なビスで固定します。

かなり、重くて頑丈です。

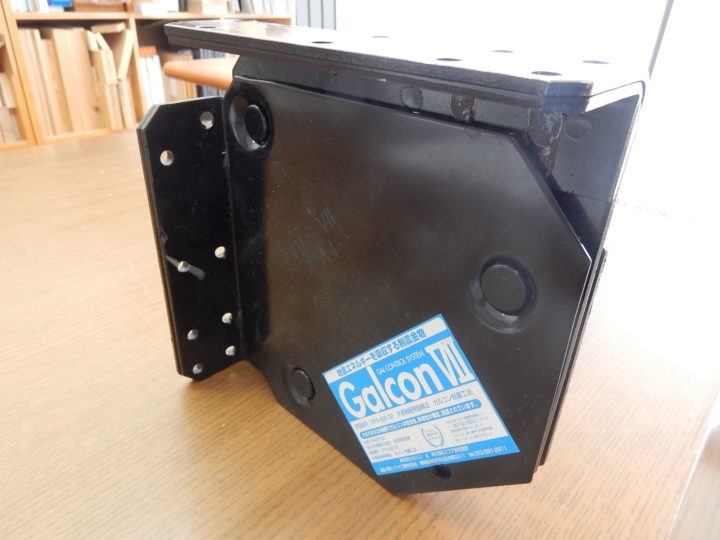

3枚の特殊鋼板があることがこの角度から見るとわかります。間に特殊粘弾性体がはさんであります。

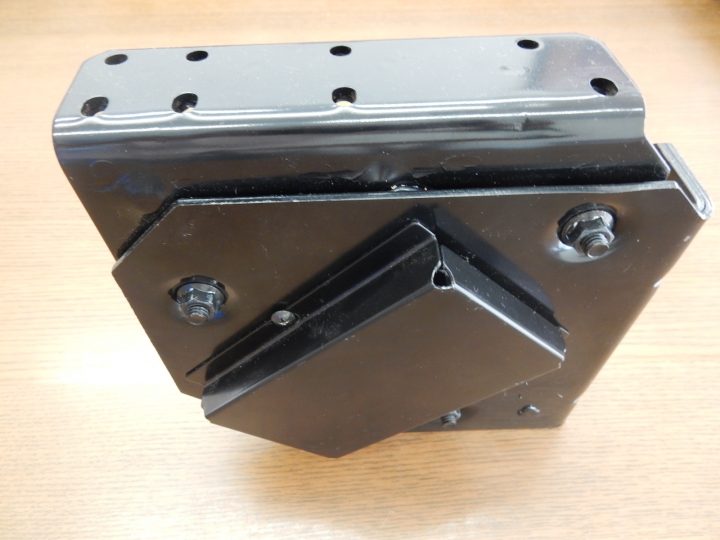

反対側のボックス内にはバネが入っています。

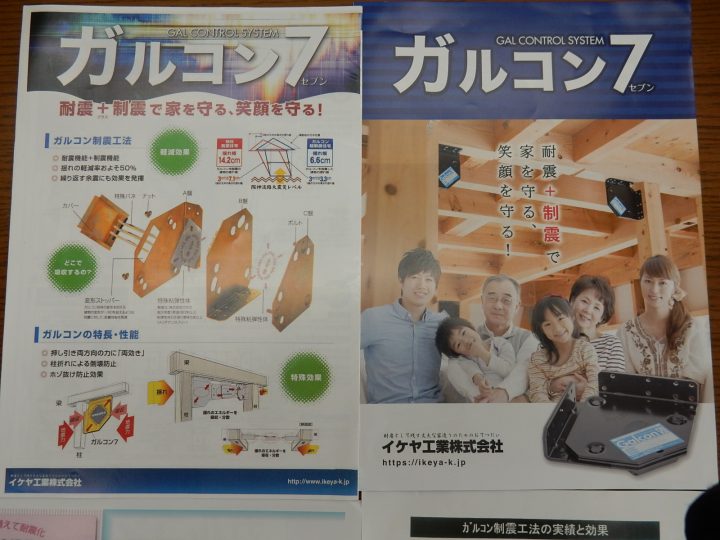

カタログも多くありますので、事務所いらしてくだされば、お渡しして、説明します。
＜官庁でのお墨付き＞

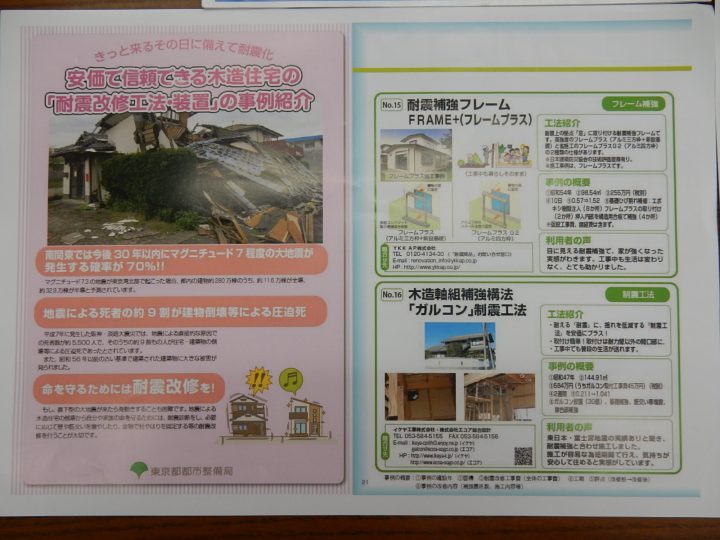

平成27年　東京都庁の「安価で信頼できる木造住宅の「耐震改修工法・装置」で承認され、事例紹介で、ガルコンが紹介されています。

平成25年　愛知県建築地震災害軽減システム研究会協議会で認証
平成21年　一般財団法人　日本建築防災協会技術評価　取得
平成15年　耐震補強構法コンペ「理事長賞」受賞　主催：独立行政法人　建築研究所/後援：国土交通省、住宅金融公庫（現・住宅金融支援機構）

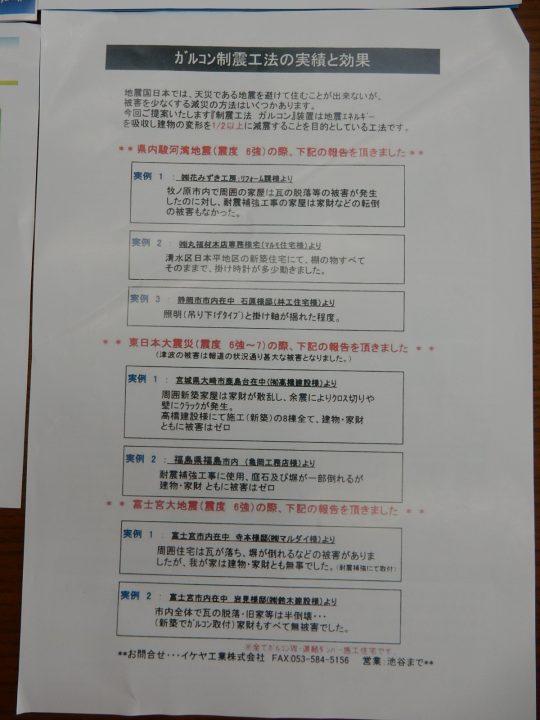

＜地震遭遇時の制震効果の実績＞
東日本大震災等の地震でも制震効果を発揮しています。

 ＜オープンハウス見学会のお知らせ＞
愛知県岡崎市で、私たち夫婦建築士が設計した「備える家/岡崎」のオープンハウス見学会を開催します。7月28・29日
地震など様々なことに「備える」家です。
最高クラスの耐震等級3、地震の揺れを半分以下に抑える制振金物ガルコン、液状化地盤補強（スーパージオ工法）、最高クラスの耐風等級2、家具転倒防止金物設置下地、感震ブレーカー付分電盤　防火　他
詳しくはこちらのオープンハウスお知らせサイトへ。
岡崎のＫＡＮＯ空感設計　加納年勝

次回に続く。
「画期的な制振の評価基準「小規模住宅制振設計指針」が2018年に公開予定」
